Moin moin,
wer jetzt was Versautes denkt, liegt da gaaaaanz falsch .....

Habe mal fix meinen Intel-Nuc leise gemacht und ein BR-LW spendiert.

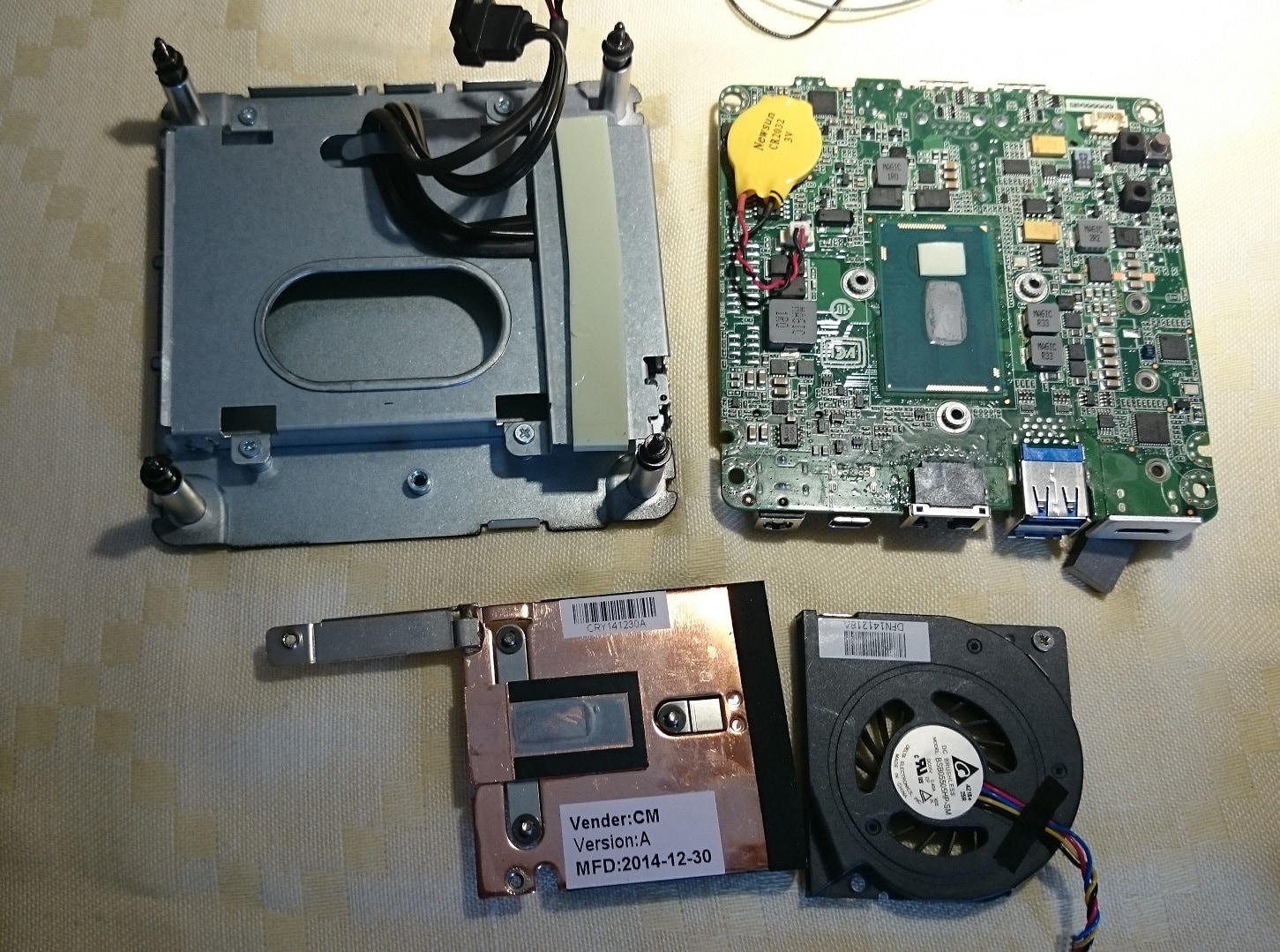

Die Demontage des NUC ging ohne Probleme. Man muß ja nur den Boden abschrauben und zwei Schrauben lösen. Dann den Kühler/Lüfter und fertig.

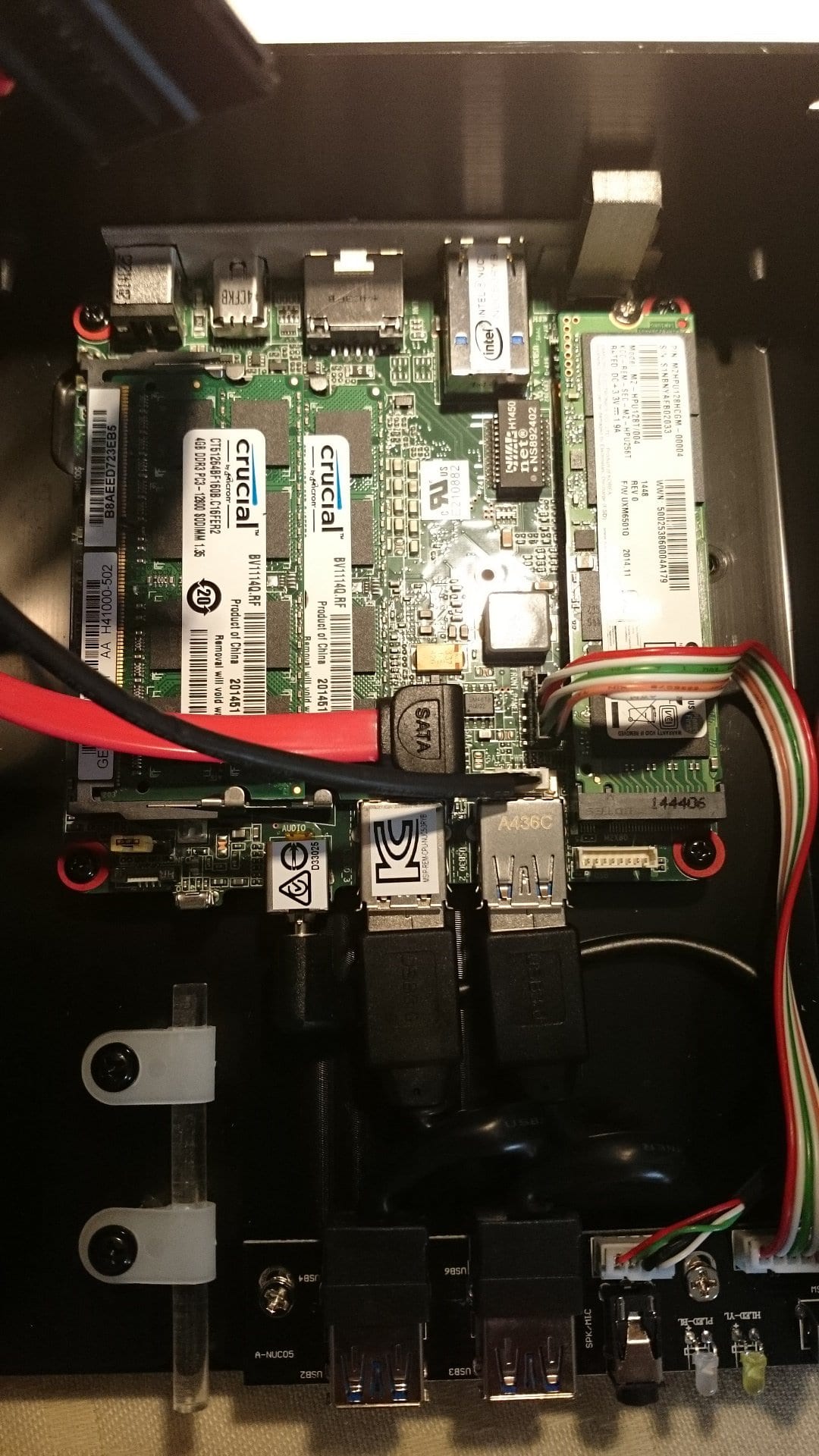

Die Montage in den ALU-Klotz ist auch ganz einfach. Nur mit dem Biegen der USB3-Kabel hatte ich etwas Angst einen Sockel an der Platine oder NUC abzubrechen. BR-LW rein, Kabel verstopft und feddich.

PS: für die WiFi-Antennchen vom NUC ist beim Akasa nichts vorgesehen!
Da ich den NUC am Kabel habe, brauche ich kein Wifi. Glaube auch nicht, daß die Antennen in dem dicken ALU was ausrichten können. Ich denke da wird man die Antennen nach aussen ziehen müssen.
Hinten sind aich zwei Löcher mit Gummiblindstoppen drin, vielleicht dafür ?
In diesem Video hat der Inder die Antennen einfach in den Boden geklebt. Naja ....

sowas vielleicht:
http://www.ebay.de/itm/2-4G-2dbi-WI...na-/272001384561?_trksid=p2141725.m3641.l6368

NUCi funktioniert wie immer - nur mit den BR habe ich noch Fragen.
Aber dazu nicht hier.

Hier erstmal die komplette "Einkaufsliste":
https://www.cartft.com/catalog/il/1995
1 x Intel NUC Kit NUC5i3RYH (BOXNUC5I3RYH)
1 x Samsung SSD XP941 128GB, M.2 (MZHPU128HCGM-00000)
1 x Crucial SO-DIMM Kit 8GB, DDR3L-1600, CL11, single sided (CT2KIT51264BF160B)
1 x Panasonic UJ265 schwarz, SATA
1 x PureLink High Speed HDMI Kabel mit Ethernet Typ A/Typ C (Mini) schwarz 1.5m (CS1100-015)

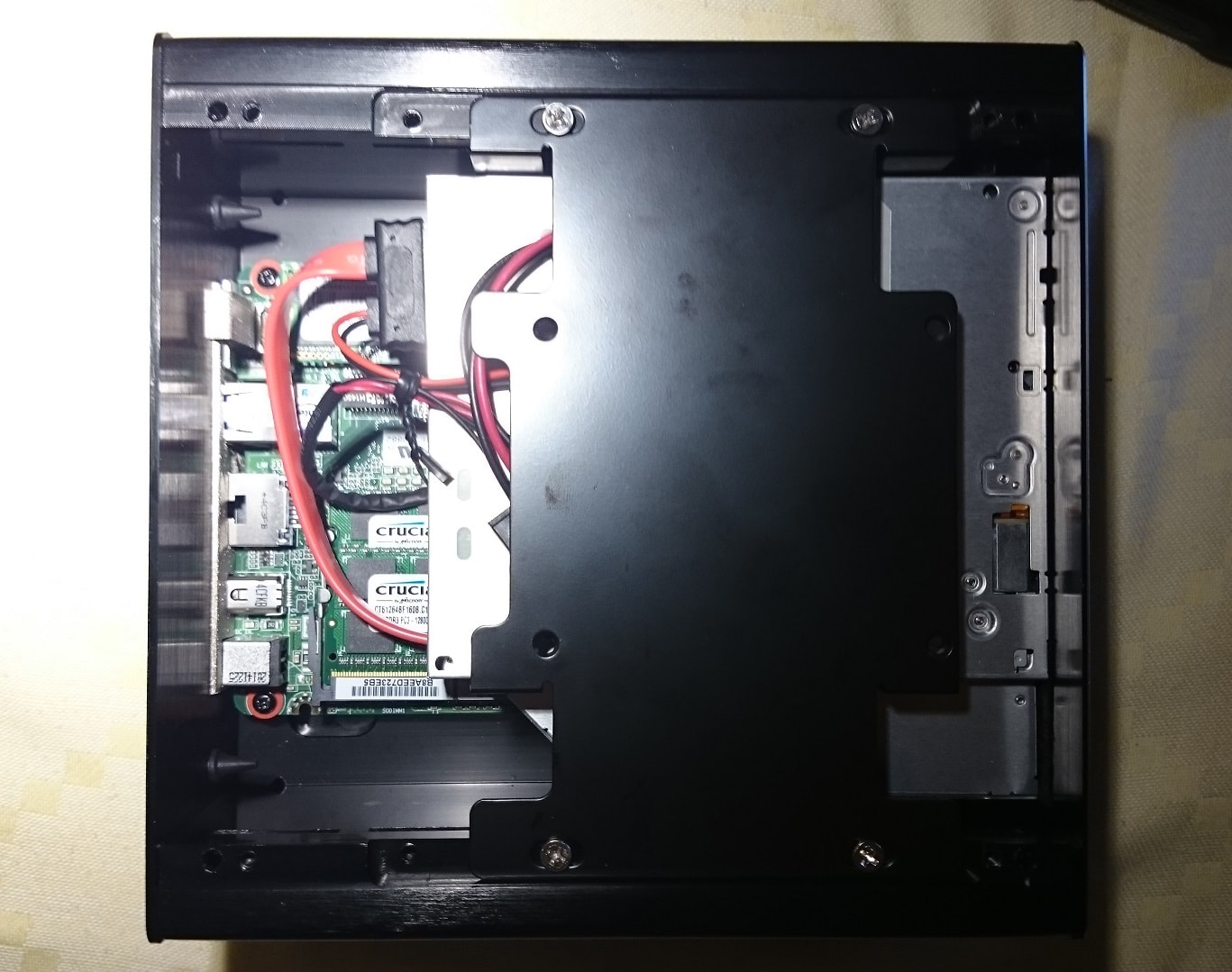

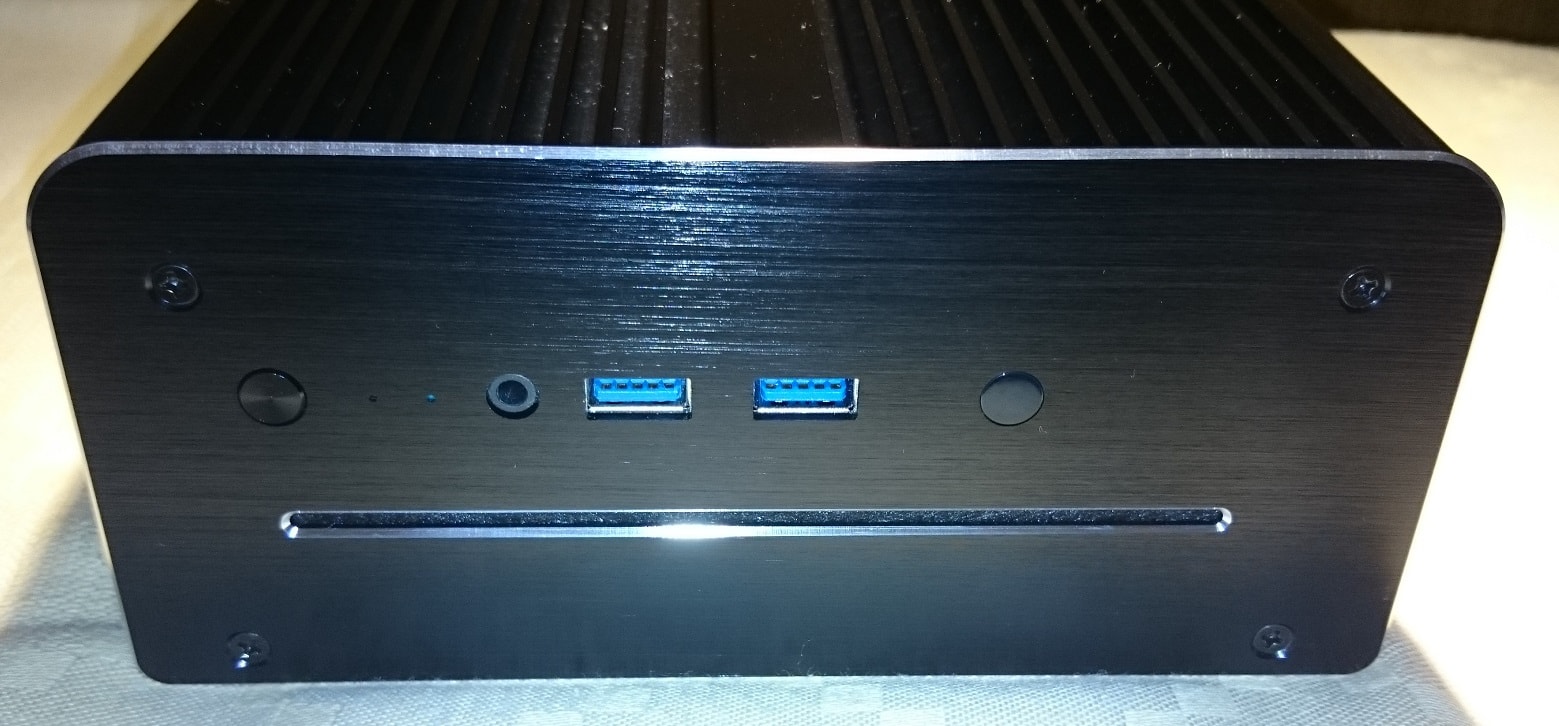

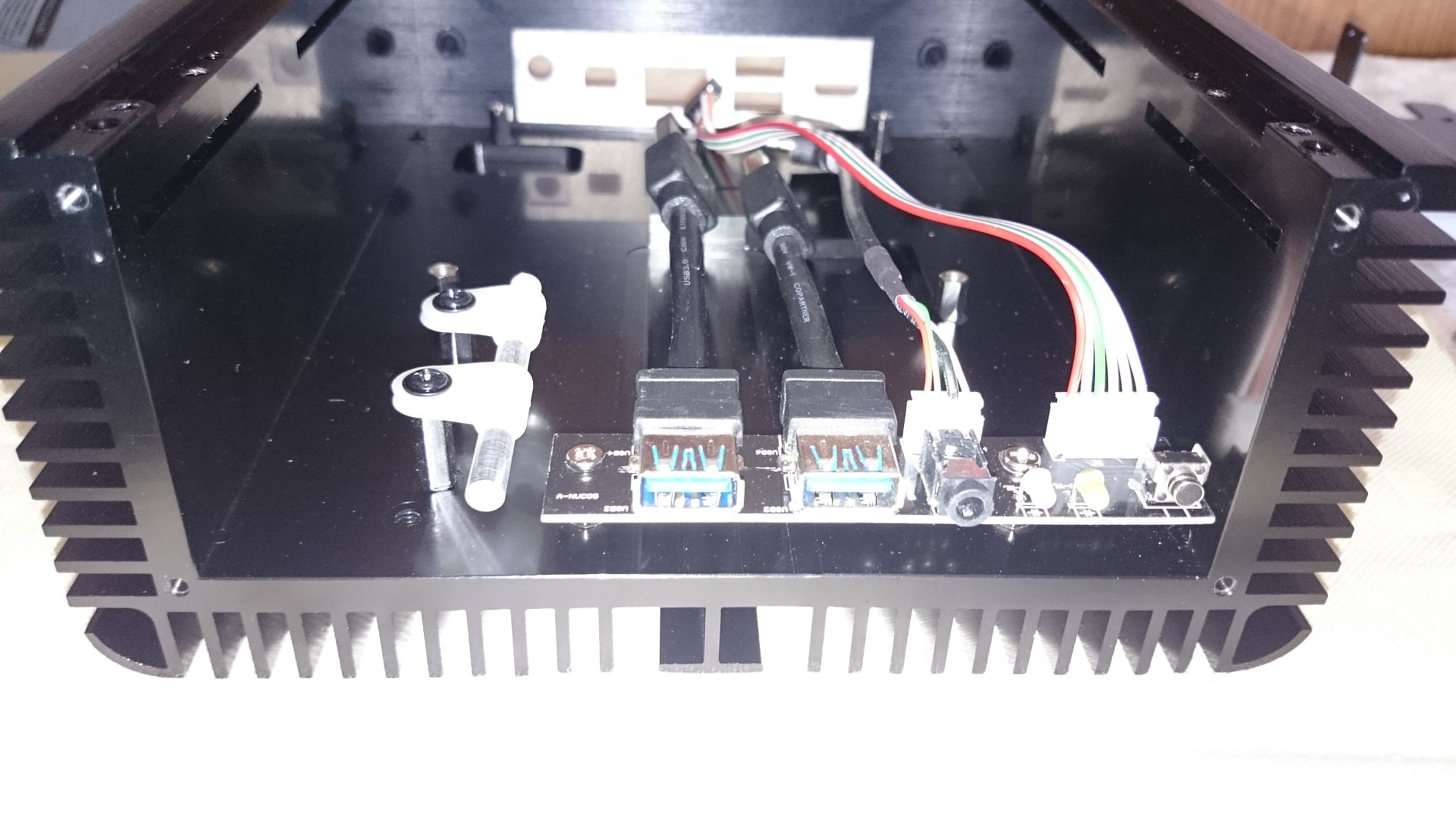

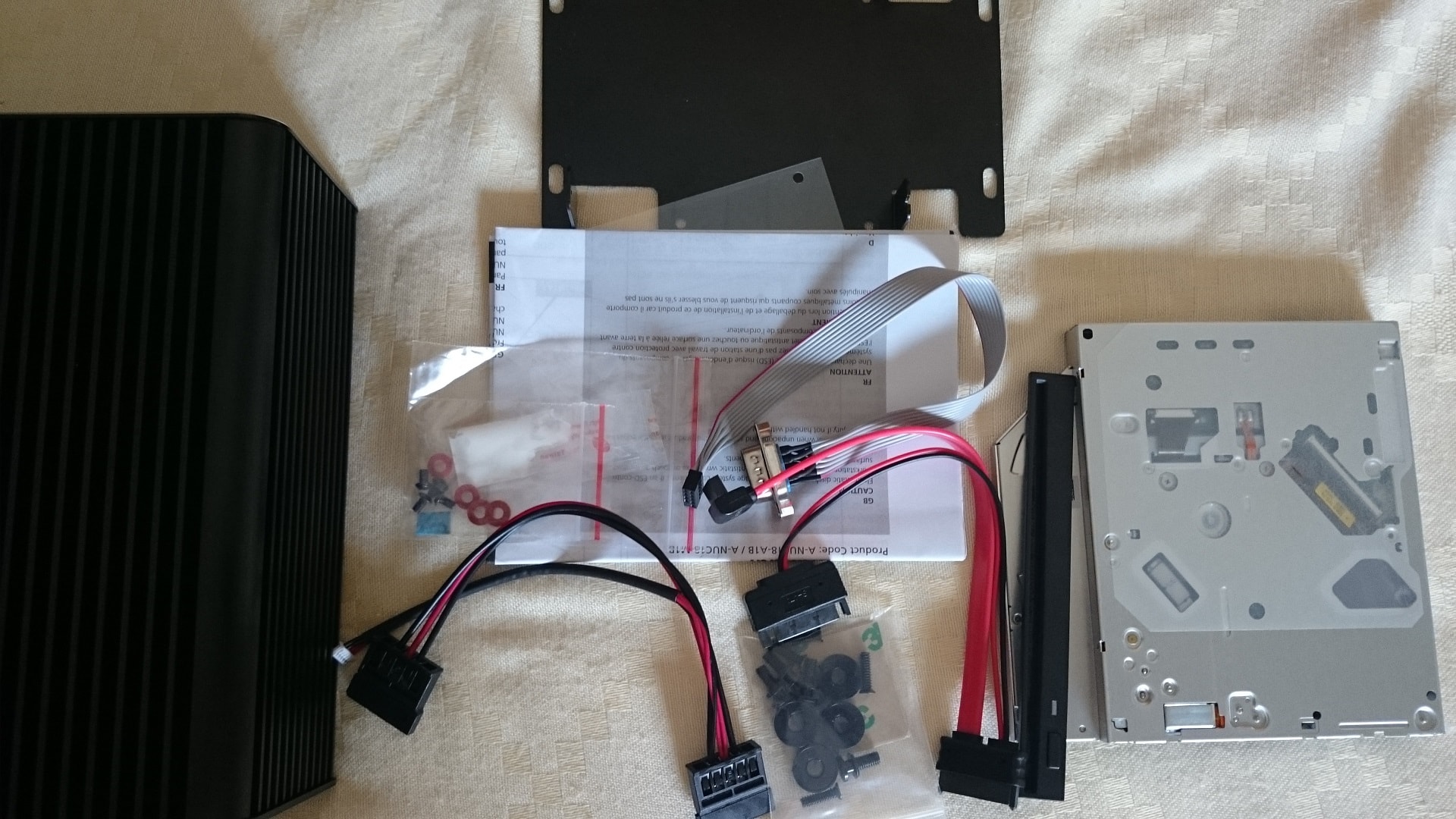

Und noch ein paar Bilderchen:

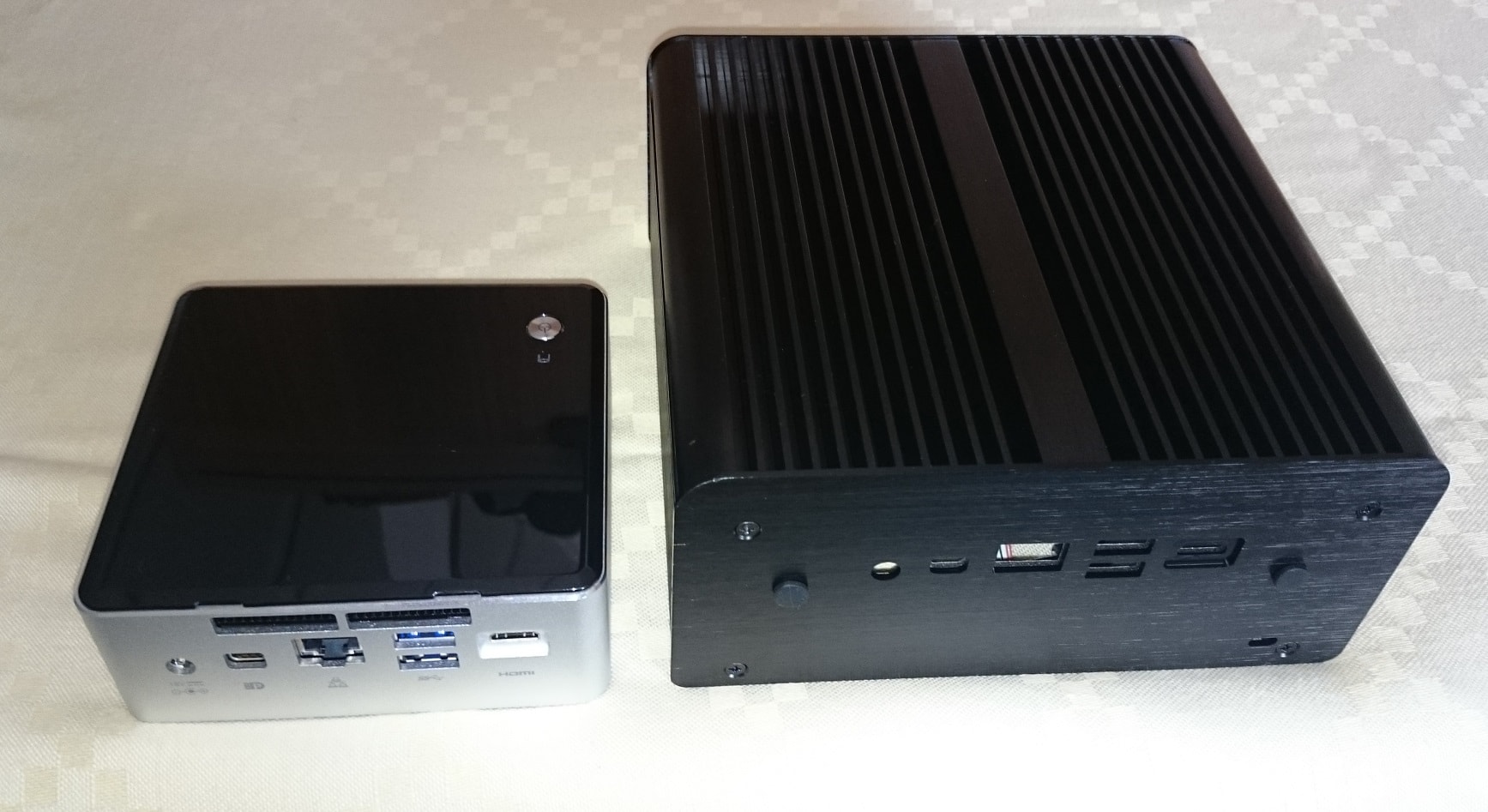

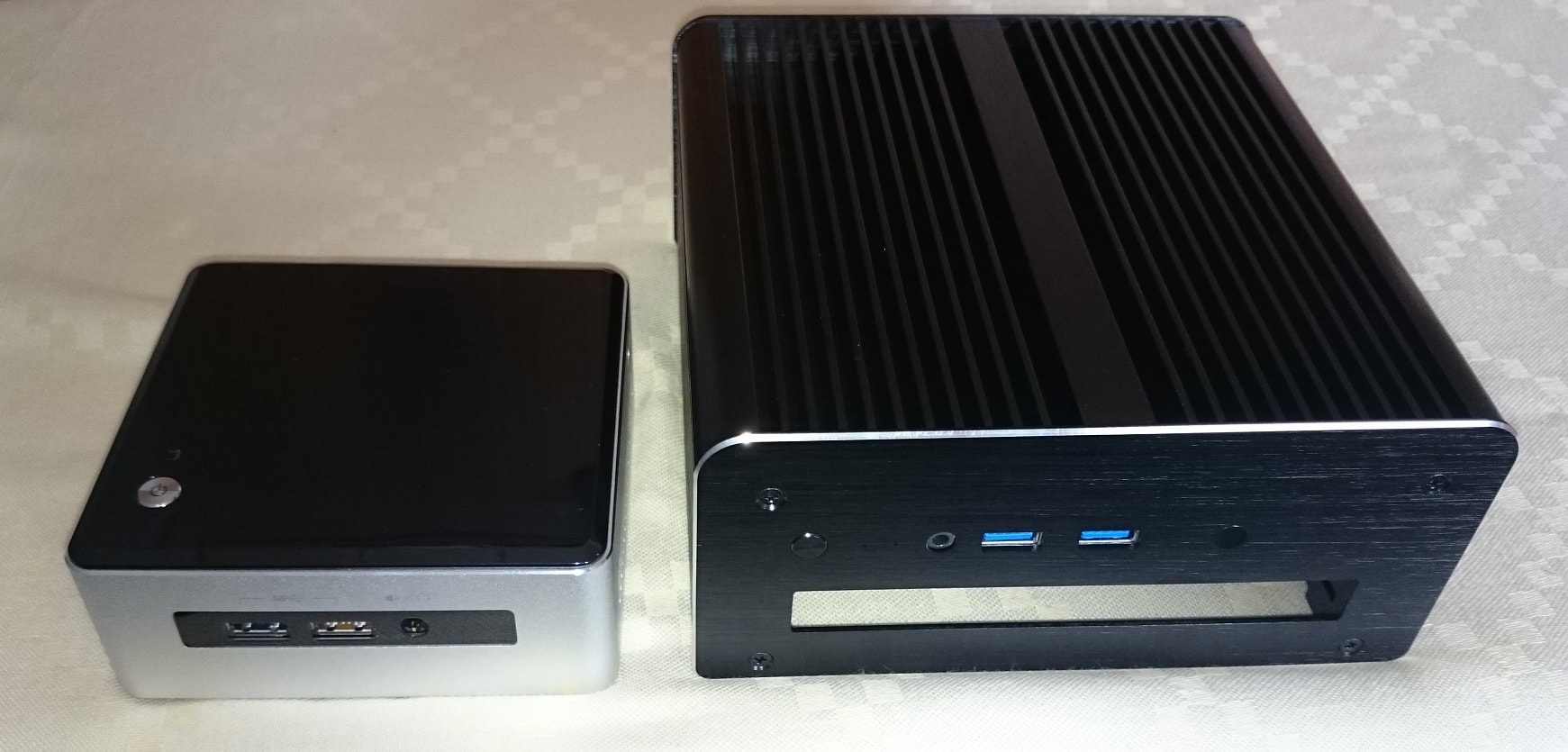

Im Vergleich das original Case und das Akasa.



[Golf4]

Moin moin,
wo Licht ist vielleicht auch mal "Infrarotschatten".
Also zwei Sachen stören mich noch an der Büchse.
1. die blaue Augenfresser LED (Power)
2. die Verlängerung des Infrarotsignals

Lösung zu 1. irgendwas wie Folie oder schwarz anmalen der LED ...

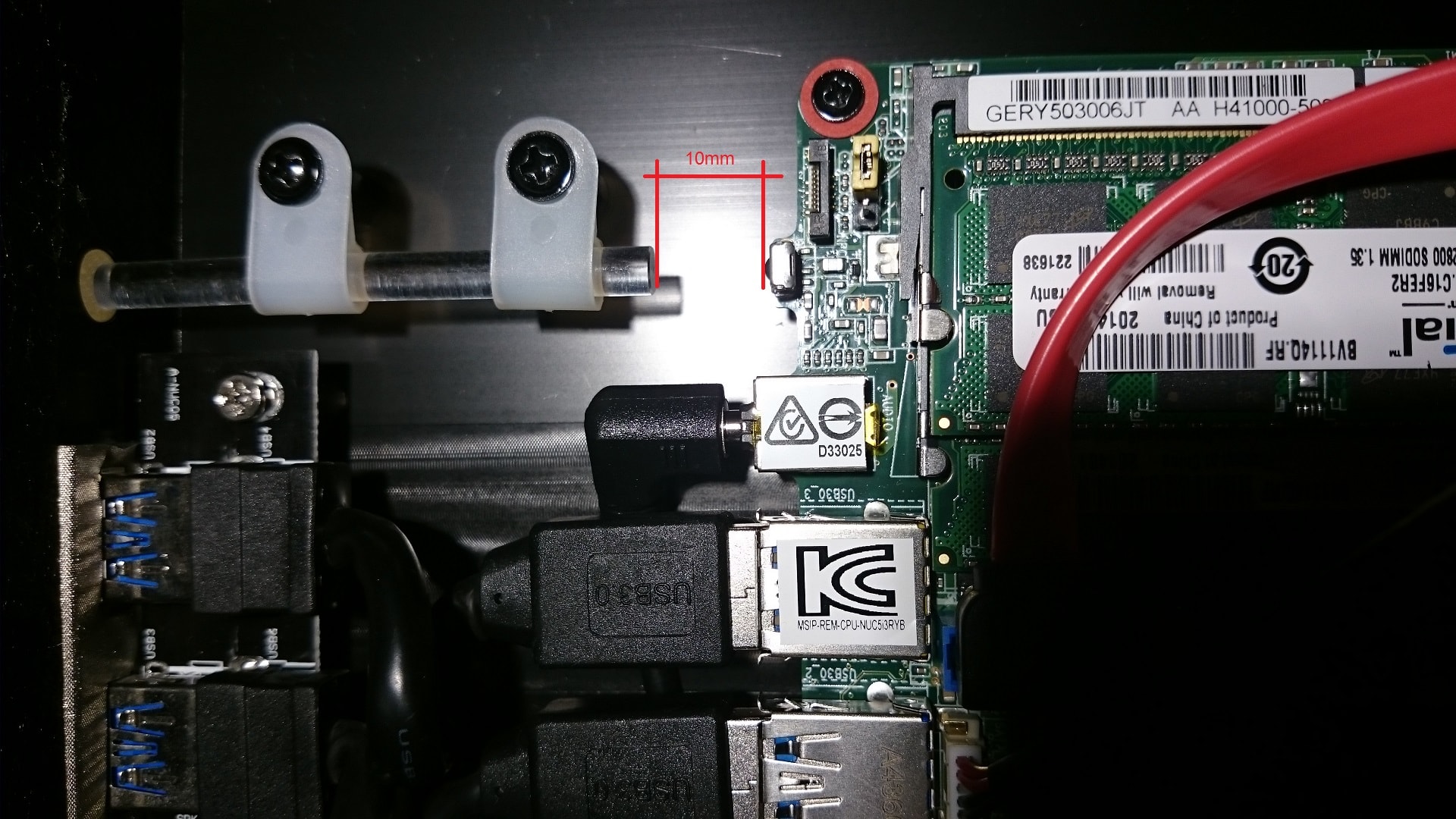

Lösung zu 2. wird schon schwerer. Es fehlen ca. 1cm vom Lichtleiter zum IR-Empfänger. (siehe Bild)
Das heißt, man muß die FB ziemlich rechtwinklig halten. (hatte schon die FB in Verdacht, daß die Batt leer ist)
Habe das Stück auch mal an den IR-Empänger geschoben und den 1cm Abstand vor der Frontplatte gelassen - selbes Ergebnis.
Vielleicht kauf ich mir das hier und schneide es auf Länge:
http://www.conrad.de/ce/de/product/...mit-THT-LEDs-Mentor-13162001?promotionarea=01
Ich brauche also einen Lichtleiter ca. 70x5mm (genau 67,5x5mm)

Oder jemand einen Vorschlag?



[HTPCSourcer]

Die Verlängerung des Plexiglas-Stabs wird auch nicht viel ändern. Du bräuchtest eine Sammellinse VOR dem Stab auf der Gehäuse-Außenseite.



[Golf4]

Hm, aber im Originalgehäuse ist auch eine gerade Scheibe vor dem Empfänger.
Vielleicht das hier: 25533 LU FLP5 152,4 extra für IR
http://artgmbh.com/art/de/art_befes...r_fiber_kern/resource.servlet?type=3&id=65015



[HTPCSourcer]

Genau - das ist eine Sammellinse



[Golf4]

Hi,
so einfach ist es wohl nun auch wieder nicht.
Hatte eine sehr freundliche Antwort von Fa.ART bekommen.
Leider sind diese Teile alle für den Ausgang, also von der Platine weg gedacht.
Muß mir mal das Mainboard vom NUC ansehen, sind doch bestimmt nur zwei Lötbeinchen.
Vielleicht löte ich den Empfänger ab und klebe den gleich hinter die Scheibe vom Case.
Ist dann die gleiche Anordnung wie im Original-Case.
Toll wieder mal was "verschlimmverbessert" - hätten lieber hinten ein Loch gemacht für die originalanschlüsse oder verlängert.
Dann lieber vorn alles "live" gelassen. - oder nur 1:1 Verlängerungsstangen statt der Knicke im Kabel
Sind aber hinten 6x Anschlüsse, wird dann wieder teurer.



[HTPCSourcer]

Diese Sammellinsen gibt es in verschiedenen Ausführungen. Sie kosten in der Regel nur ein paar Cent. Du musst lediglich eine solche Linse organisieren, auf dem frontblech das Loch größer bohren, die Linse einstecken und dann den bereits vorhandenen Plexiglasstab weiter benutzen.



[Golf4]

Sieht aber Sch... aus solch Knopp da drann .... versaut das ganze "Däsein"



[Golf4]

sowas in diese Richtung denke ich:
http://de.aliexpress.com/item/diame...-lens-for-CREE-XML-XML2-T6-U2/1597980528.html



[HTPCSourcer]

Sowas gibt es auch rund - dann sieht man an der Außenseite eben nur die runde Linse und nicht das quadratische Drumherum. Außerdem ist die Montage wesentlich leichter, weil du nur ein rundes Loch bohren musst. Die Linsen gibt es auch in Dunkelrot, sief allen dann auf einem schwarzen Gehäuse nicht mehr auf.
